法蘭
使管子與管子相互連接的零件,連接于管端。法蘭上有孔眼,螺栓使兩法蘭緊連。法蘭間用襯墊密封。
法蘭的各種叫法
按照法蘭外觀

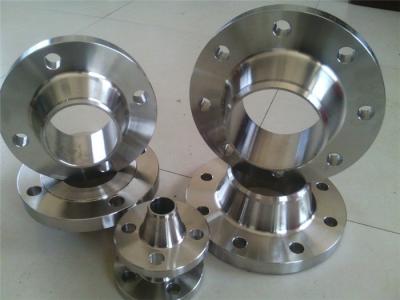

高頸法蘭/對焊法蘭(Weld Neck Flange)——WNF
滑動法蘭/滑套法蘭(Slip On Flange)——SO
平板法蘭 (PL Flange)——PL
盲板法蘭&法蘭蓋(Blind Flange)——BL Flange
按照焊接(連接)方式
對焊法蘭/高頸法蘭(Weld Neck Flange)——WNF
帶頸平焊法蘭(Slip On Flange)——SO
板式平焊法蘭(PL Flange)——PL
呈插法蘭(Socket Weld Flange)——SW

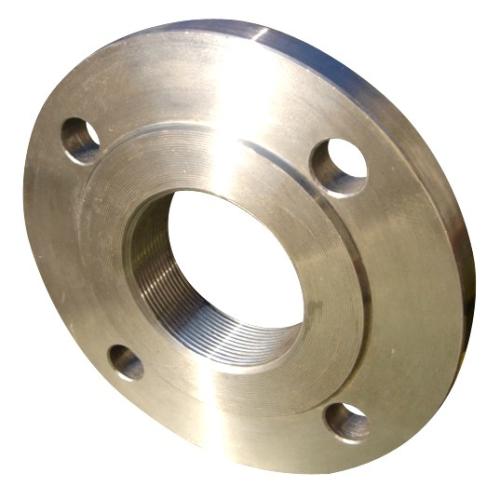

螺紋法蘭(Threaded Flange)
按照密封方式
凸面法蘭(Raised Face Flange)
平面法蘭
凹凸面法蘭
環槽面法蘭
外貿常用法蘭的國家標準
美國標準(ANSI & SAS )
德國標準(DIN & EN1092)
日本標準(JIS)
英國標準(BS)
意大利標準(UNI)
非洲標準(SABS)
法蘭圖紙各部常用字母
外徑OD
內徑ID(d1)
厚度(T)
中心距(K)
英語,縮寫,F(xiàn)LG
法蘭 Flange (FLG)
整體管法蘭 integral pipe flange
鋼管法蘭 steel pipe flange
螺紋法蘭 threaded flange
滑套法蘭(包括平焊法蘭) slip-on flange (SO); slip-on welding flange
承插焊法蘭 socket welding flange
松套法蘭 lap joint flange (LJF)
對焊法蘭 welding neckflange (WNF)
法蘭蓋 blind flange, blind
孔板法蘭 orifice flange
異徑法蘭 reducing flange
盤座式法蘭 pad type flange
松套帶頸法蘭 loose hubbed flange
焊接板式法蘭 welding plate flange
對焊環 welding neck collar (與stub end相似)
平焊環 welding-on collar
突緣短節 stub end, lap
翻邊端 lapped pipe end
松套板式法蘭 loose plate flange
壓力級 pressure rating, pressure rating class
壓力—溫度等級 pressure-temperature rating
法蘭密封面,法蘭面 flange facing
突面 raised face (RF)
凸面 male face (MF)
凹面 female face (FMF)
榫面 tongue face
槽面 groove face
環連接面 ring joint face
全平面;滿平面 flat face; full face (FF)
光滑突面 smooth raised face
法蘭面加工 facing finish
粗糙度 roughness
光滑的 smooth
齒形 serrated
均方根 root mean square (RMS)
算術平均粗糙高度 arithmetical average roughness height (AARH)
配對法蘭 companion-flange
螺栓圓 bolt circle (B.C.)法蘭英語對照表:很多做外貿的新手不知道法蘭產品的英語叫法。
