　　法蘭墊片是夾持在一對法蘭密封面之間的單個密封零件。安裝時，通過擰緊螺栓對法蘭施加一外力，該外力傳遞給墊片，使墊片發生壓縮變形。從能量的概念出發，外力作用墊片所做的功，若不考慮任何能量損失，將全部轉變?yōu)樽冃文埽A存于墊片內。工作時，密封流體壓力迫使法蘭密封面分離，壓縮墊片的載荷被部分卸除，貯存于墊片中的變形能以做功的方式來恢復變形，即墊片釋放其能量。若貯存的變形能尚有剩余，墊片與法蘭密封面仍保持接觸，法蘭不會發生泄漏。所以，墊片也被描述為“密封在兩個表面之間，并貯存有能量的一個裝置”。

　　一、螺栓法蘭連接系統

　　如技術上和經濟上可行，能夠制造出十分光滑和精細的兩被連接件的接合面，并用螺栓連接起來，使兩接合面始終保持接觸，則接合面之間就不需要放置墊片，此種螺栓連接稱為無墊螺栓接頭(non-gasketed bolt joints)，常用于汽車、飛機、鋼結構、重型設備等領域。但是由于設備結構和尺寸的限制，加工和安裝很難得到理想的光滑接合面;其次，接合面也會隨時間推移產生腐蝕或磨蝕，而變得不光滑。因此，需要在這些接合面中間安裝墊片作為過渡元件，以此與結合面形成緊密的接觸，提供連接必需的密封，并與無墊螺栓接頭相比，可以在較低螺栓載荷下經濟地實現密封，該種螺栓連接稱為墊片螺栓接頭(gasketed bolt joints)，是壓力管道，壓力容器和承壓設備應用最廣泛，使用最頻繁的可拆式連接。由于被連接件通常采用一對法蘭，法蘭一端與殼體或管道相連，并用一組螺栓將兩法蘭緊固在一起。通常把此類螺栓連接稱為螺栓法蘭連接(bolted flanged connection,BFC)或螺栓法蘭接頭(bolted flanged joint,BFJ)，如圖3.18所示。

　　由此可見，BFC是一個由法蘭、螺栓和墊片等元件組成的組合件。兩個法蘭可以是同樣型式和材料的法蘭，也可以是不同型式和(或)材料的法蘭，或者其中一個是用螺栓連接的平蓋。而墊片總是比法蘭密封軟的材料制成。

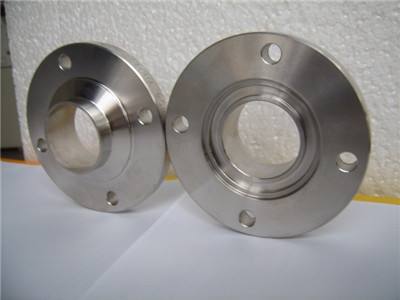

　　二、兩種螺栓法蘭連接型式

　　根據密封原理，將螺栓法蘭連接分為浮動型(floating type,FL)或金屬與金屬非接觸型(nonmetal-to-metal contact)螺栓法蘭連接和金屬與金屬接觸型(metal to metal contact,MMC)螺栓法蘭連接兩大類。如圖3.19(a)所示，浮動型的螺栓法蘭連接指墊片夾持在一對法蘭的兩個接合面之間，自從預緊螺栓的安裝開始，直到法蘭連接的整個服役期內，法蘭接合面不發生任何接觸，因此螺栓預緊載荷完全作用在墊片上，而進入運行后，墊片初始載荷將隨外部載荷作用增加或減少，且墊片上的載荷分布也是不均勻的。而金屬與金屬接觸型(下稱“MMC”)的螺栓法蘭連接可使用與浮動型螺栓法蘭連接同樣的法蘭，只是將某些型式的壓縮限制裝置放在螺栓中心圓內的法蘭接合面上，次壓縮限制裝置也可以是墊片一部分或獨立的一個部件，起限位器的作用，如圖3.19(b)所以。因此，當螺栓預緊后，法蘭的兩接合面金屬或法蘭接合面金屬與壓縮限制器金屬之間發生機械接觸。相比浮動型，MMC型螺栓法蘭連接的主要特點是螺栓必須被施加到足夠高的載荷，除了達到金屬接觸外，且保證在其后任何外部載荷作用下，在整個法蘭連接的全生命周期內始終保持金屬接觸而不脫離，這樣墊片上載荷也總是保持固定，并周向均勻分布。壓縮限制裝置起了承攬外部載荷的作用，提供了法蘭接頭最佳的密封性能。因此，浮動型和MMC型法蘭螺栓連接的主要區別在于墊片環境的任何改變不會導致干擾墊片載荷大小和分布的風險，因這些干擾，包括自重、流體壓力、外彎矩和溫度變化等載荷及其波動都被轉移到螺栓和機械接觸部件上去。其次，MMC法蘭螺栓連接也減少了螺栓因承受循環載荷，發生疲勞或松脫的危險。此外，它還提高了法蘭的剛性，減少了法蘭的轉角。

　　三、螺栓法蘭連接的載荷

　　如圖3.20所示，作用在螺栓法蘭連接上的載荷如下。

　　①壓力載荷P：沿徑向均勻作用在法蘭內壁和墊片內圓表面的介質內壓力。

　?、诙瞬枯d荷W：作用在法蘭端部介質內壓力產生的軸向載荷，它使法蘭軸向分離。

　?、勐菟ㄝd荷F：擰緊螺母時拉伸螺栓的力，此反作用力用于壓縮法蘭。

　　④墊片載荷G：法蘭作用于墊片的壓縮力。施加在墊片上的壓縮載荷，一部分用于使墊片材料發生流動，用于填充法蘭密封表面的凹坑和其他不規則形狀缺陷，其余部分用以補償內壓、法蘭和螺栓熱膨脹差等引起密封面分離，防止密封介質泄露。

　?、萃饬和外力距M：它是與法蘭相連接的設備和管道作用在法蘭的軸向外力或(和)面內外力距。

　　通常，法蘭墊片發生泄露是由于墊片本身存在泄露通道(內部泄露)，或者是通過墊片表面與法蘭密封面間的通道泄露(界面泄露)。當擰緊法蘭螺栓時，墊片上下表面受到擠壓后，內部泄露通道趨于閉合，而表面的變形堵塞了界面的泄露通道。因此，螺栓預緊載荷或墊片預緊應力的大小和分布狀況，是影響螺栓法蘭連接密封能力的最直接，也是最重要的因素。
