今天為大家?guī)淼氖?strong>法蘭的標記與標記示例知識,希望對需要了解的朋友給予幫助。
1、國家標準標記:法蘭應按公稱通徑、公稱壓力、密封面形式代號、配用的鋼管系列代號(配用米制管代號為“系列2”,配用英制管不標記)和標準編號進行標記。

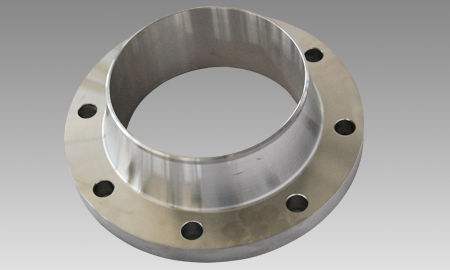

標記示例:公稱通徑80mm、公稱壓力4.0MPa(25bar)的凸面對焊鋼制管法蘭(配用米制管)
法蘭 DN80-PN40 M(系列2) GB/T9115.2-2000,公稱通徑100mm、公稱壓力5.0MPa(25bar)的突面帶頸平焊鋼制管法蘭(配用英制管)法蘭 DN100-PN50 RF GB/T9116.1-2000。
2、機械部標準標記:
標記示例:公稱通徑500mm、公稱壓力1.6MPa,系列2的突面平焊鋼制管法蘭
法蘭 500-16 JB/T81-94

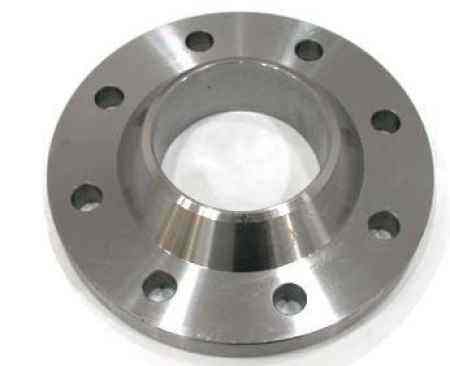

公稱通徑300mm、公稱壓力6.4MPa,系列1的凹面對焊鋼制管法蘭
法蘭 300-64B(系列1)JB/T82.2-94
(注:機械部標準默認管子外徑為系列2,對焊法蘭分類:A型凸面、B型凹面、C型榫面、D型槽面)
3、化工部標準標記:法蘭應按下列規定標記 (推薦采用此種標記方法)
a、標準號:各種類型管法蘭均以本標準的標準號統一標記:HG20592。
b、法蘭類型代號按表5.0.1的規定。
螺紋法蘭采用按GB/T7306規定的錐管螺紋時,標記為“Th(Rc)”或“Th(Rp)”;
螺紋法蘭采用按GB/T12716規定的錐管螺紋時,標記為“Th(NPT)”;
螺紋法蘭如未標記螺紋代號,則為Rp(GB/T7306.1)。
c、法蘭公稱通徑DN(mm)與適用鋼管外徑系列:
整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭,適用鋼管外徑系列的標記可省略;
適用于國際通用系列鋼管(俗稱英制管)的法蘭,標記“DN(A)”;
適用于國內沿用系列鋼管(俗稱公制管)的法蘭,標記為“DN(B)”。
d、法蘭公稱壓力PN,MPa。
e、密封面形式代號按表6.0.1的規定,突面法蘭如車制密紋水線,則標記為“RF(A)”。
f、應由用戶提供的鋼管壁厚。
帶頸對焊法蘭、對焊環松套法蘭應標注鋼管壁厚。
g、材料牌號。
h、其它。采用與本標準系列規定不一致的要求或附加要求,如密封面的表面粗糙度等。
標記示例:
公稱通徑1200mm、公稱壓力0.6MPa、配用公制管的突面板式平焊鋼制管法蘭,材料為Q235A
HG20592 法蘭 PL1200(B)-0.6 RF Q235A
公稱通徑300mm、公稱壓力2.5MPa、配用英制管的凸面帶頸平焊鋼制管法蘭,材料為20鋼
HG20592 法蘭 SO300(A)-2.5 M 20
公稱通徑150mm、公稱壓力16.0MPa、配用英制管的環連接面帶頸對焊鋼制管法蘭,材料為16Mn,鋼管壁厚為10mm
HG20592 法蘭 WN150(A)-16.0 RJ S=10mm 16Mn
公稱通徑為200mm、公稱壓力為1.0MPa、配用公制管的突面對焊環松套鋼制管法蘭,材料為:法蘭20、對焊環316,鋼管壁厚為4mm
HG20592 法蘭 PJ/SE200(B)-1.0 RF S=4m 20/316
謝謝大家觀看以上由上優管件帶來的法蘭類知識。
