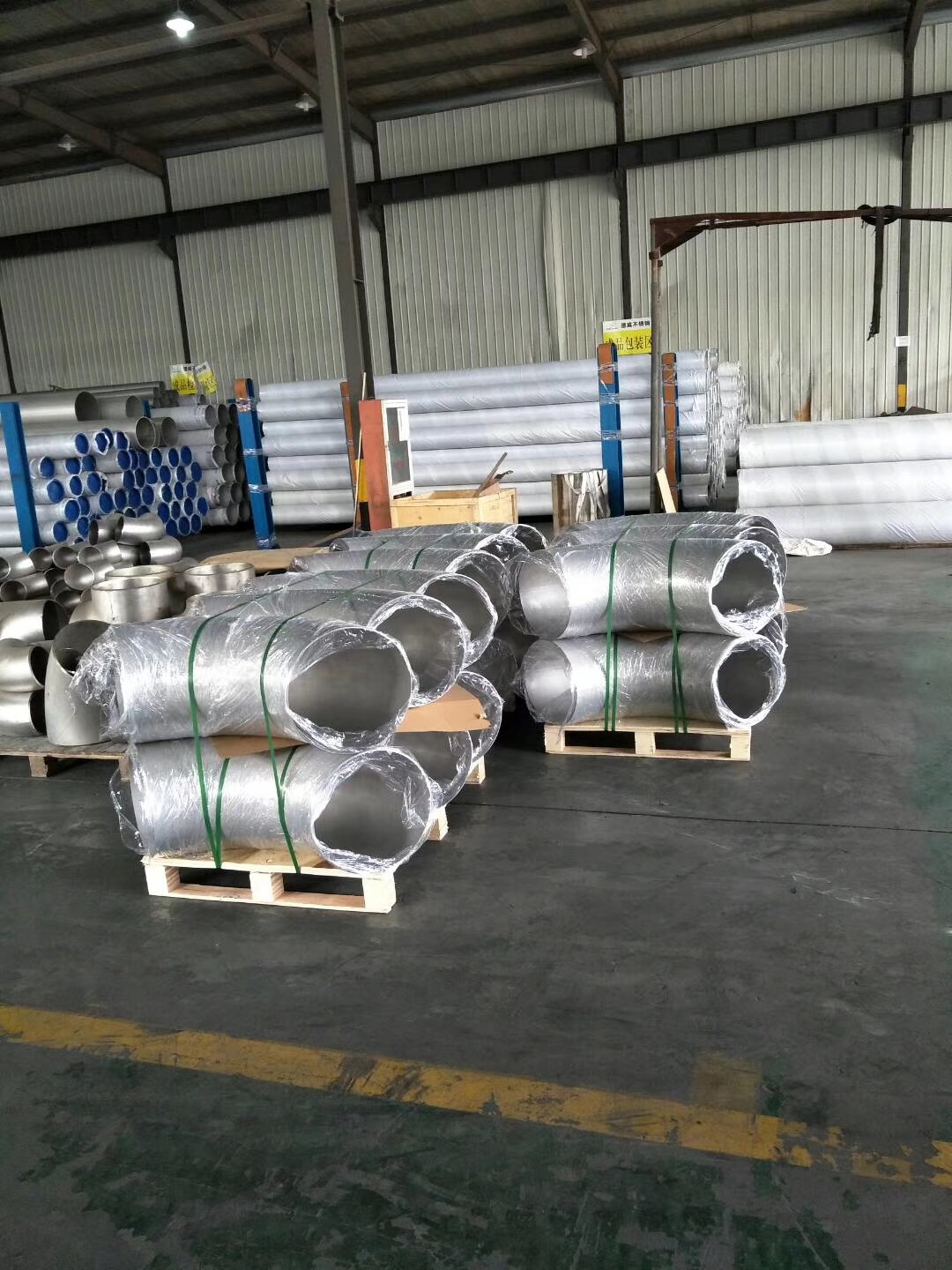

彎頭在管道系統中的功能在于改變流體方向。彎頭基本有5種類型,45°、90°和180°,三種彎頭均具有長半徑型LR,另外,90°和180°彎頭也有短半徑型SR。
彎頭分為LR和SR兩組,決定了其改變方向的距離。一端中心到另一端端面的距離,稱作“中心至端面的距離”,也就是彎頭的彎曲半徑。
對長半徑彎頭LR彎頭而言,中心至端面的距離為1.5×公稱口徑NPS,對短半徑彎頭SR彎頭而言,中心至端面的距離為彎頭的公稱口徑NPS。
例如:以NPS 2彎頭為例,中心至端面的距離計算如下:
1. 90°- 2'- LR : = 1.1/2 x (25,4 x 2) A = 76,2
2. 180°- 2'- LR : = 1.1/2 x (25,4 x 2) x 2 A = 152,4 mm
3. 90°- 2'- SR : = 25,4 x 2 A = 50,8 mm
4. 180°- 2'- SR : = (25,4 x 2) x 2 A = 101,6 mm
45°彎頭
45°彎頭的功能和90°彎頭的功能一樣,但是其中心至端面的距離測量方法和90°彎頭不同。45°彎頭和90°長半徑彎頭的彎曲半徑相同,但是,中心至 端面的距離和90°長半徑彎頭不相同,45°彎頭中心至端面的距離為端面至中心垂線的交叉點的距離。見下圖中的距離B。短半徑的45°彎頭不存在。
標準
最常用的彎頭是90°長半徑彎頭和45°彎頭。當空間較小時,使用90°短半徑彎頭。180°彎頭的功能是改變流體的流向180°。180°彎頭有長半徑 和短半徑兩種類型,其中心至中心的距離分別是90°彎頭中心至端面距離的2倍。該類型管件主要應用于鍋爐和換熱器系統
除上述彎頭以外,還有一種變徑彎頭,即彎頭兩端的尺寸不同。該類彎頭通常制造成本較高,價格較高,交期較長,通常被一個標準的彎頭和一個單獨的異徑管取代。
其他各種度數的彎頭可由標準彎頭加工而成。更長的彎曲半徑,比如R=3D彎頭,也可以供應。
彎頭的尺寸、公差由ASME B16.9規定。該標準規定:彎頭的小壁厚不可低于公稱壁厚的87.5%。
