大小頭的展開弧長計算
發布時間:2018-10-29 11:57:49
發布者:guanly9

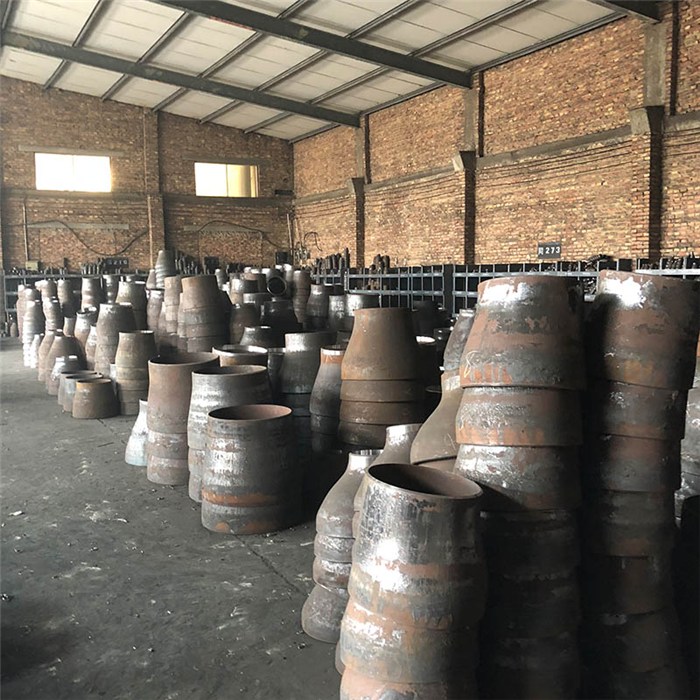

同心大小頭,設大頭半徑為R1,小頭半徑為R2,高為H,這三個數據在鈑金圖紙上是已知的。為方便計算,設大頭圓弧的半徑為RD,展開的角度為α,小頭圓弧的半徑為RX,(R1—R2)=(ΔR),L為大小頭側面投影的長度。
有(RD—RX)=L=[(H)^2+(ΔR)^2]^(0.5)
RD=(R1×L)÷(ΔR),
RX=(R2×L)÷(ΔR),
展開的角度為α=[180×(ΔR)]÷(L×π), 單位是度。
異心大小頭要根據鈑金圖紙展開。
