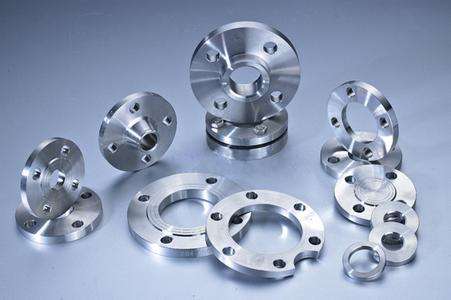

法蘭的公稱壓力等級問題:
公稱壓力等級是法蘭強度的一個分組。不同材質的法蘭,不同公稱壓力等級,其特定溫度下許用的最大無沖擊工作壓力是不一樣的,這就是溫度壓力額定值的概念。
對于歐標法蘭,國內常用的是HG20592標準,在其97標準,壓力等級分別為N0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN10.0,由于壓力等級是無量綱的,但是確確實實是跟MPa有關聯。到了09標準,壓力等級變成了跟Bar關聯,分別為PN2.5、PN6、PN10、PN16、PN25、PN40、PN100共7檔。對于09標準,特定材質的歐標法蘭,其不同工作溫度下允許的最大工作壓力可用下式計算:
p(bar)=(PN值X設計強度)/225。設計強度按下值取得:a當工作溫度低于材料的蠕變溫度時,取材料的屈服強度。b蠕變溫度時取材料許用應力的1.5倍。c材料的設計強度高于225MPa時,取225MPa。
對于美標法蘭,國內常用的標準之一是HG20615/HG20623A/B標準,在其97標準,壓力等級分別為PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0。到了09標準,壓力等級變成跟ASME標準一致,分別為CLass150、CLass300、CLass600、CLass900、CLass1500、CLass2500。
對于09標準,特定材質的美標法蘭,其不同工作溫度下允許的最大工作壓力可用下式計算:p(bar)=(Class值X10X設計許用應力)/8750。對于該公式,CLass150時,以115代入。設計許用應力(MPa)按下值取得:a常溫或設定溫度下材料屈服強度的60%(碳鋼和低合金鋼)或70%(不銹鋼)。b常溫或設定溫度下抗拉強度的25%的1.25倍。c由高溫長期強度決定的許用應力值。且p不能超過按照使用經驗確定的最大工作壓力限定值。
那么,其實就很明白了:
對于歐標法蘭,我們常用PNXX來表示其公稱壓力等級。由于PNXX是一個無量綱的單位,我們一般不在PNXX后面跟上bar(HG20592-09)或者MPa(HG20592-97)。
對于美標法蘭HG20592-97曾用PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0表示其壓力等級,到了09版HG20615/HG20623標準,只用CLass(簡寫成CL)XX表示其壓力等級。寫成150LB等也非一種標準寫法。
任何法蘭公稱壓力等級的選定,必須知道在明確法蘭材質的前提下,查法蘭標準,復核其溫度壓力額定值。當然,溫度壓力額定值你自己按照上述方法計算也可。
