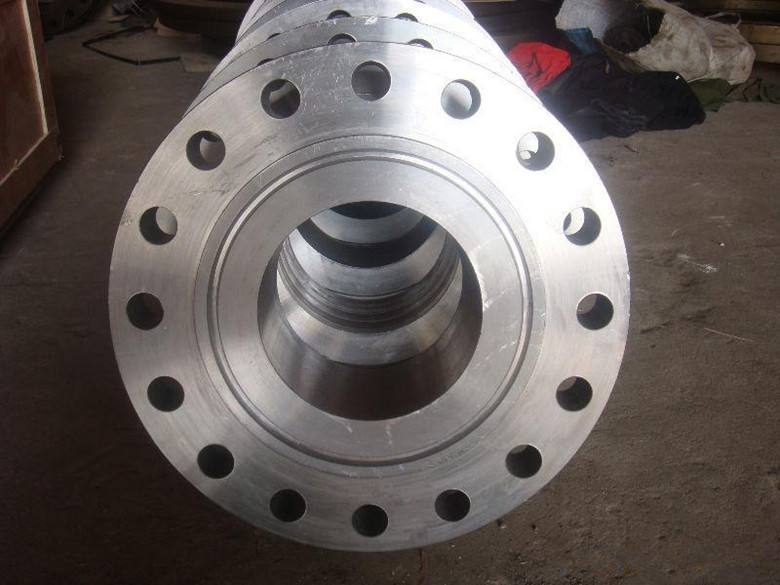

法蘭是工藝管道上起連接作用的一種部件。這種連接形式的應用范圍非常廣泛,如管道與工藝設備連接,管道上法蘭閥門及附件的連接。采用法蘭連接既有安裝拆卸的靈活性,又有可靠的密封性。
工藝管道所輸送的介質,種類繁多,溫度和壓力也不同,因此對法蘭的強度和密封,提出了不同的要求。為了滿足工藝管道安裝工程的需要,出現了很多種結構和壓力不同的法蘭。
以下對各種法蘭作簡要介紹:
平焊法蘭
平焊鋼法蘭,是中低壓工藝管道最常用的一種。
這種法蘭與管子的固定形式,是將法蘭套在管端,焊接法蘭里口和外口,使法蘭固定,適用公稱壓力不超過2.5MPa。
用于碳素鋼管道連接的平焊法蘭,一般用Q235A和20號鋼板制造;
用于不銹耐酸鋼管道上的平焊法蘭,應用與管子材質相同的不銹耐酸鋼板制造。
平焊鋼法蘭密封面,一般都為光滑式,密封面上加工有淺溝槽。通常稱為水線。
對焊法蘭
對焊鋼法蘭,也稱高頸法蘭或大尾巴法蘭。它的強度大不易變形、密封性能較好,有多種形式的密封面,適用的壓力范圍很廣。
光滑面對焊法蘭,其公稱壓力為PN2.5MPa以下,規格范圍為DN10~2000mm,公稱壓力PN2.5MPa,規格范圍DN10~1000mm,公稱壓力PN4.0MPa,規格范圍DN10~600mm。
松套鋼制管法蘭
這種法蘭與管子不直接焊在一起,而是以管口翻邊或焊環為密封接觸面,松套法蘭起緊固作用,多用于銅、鋁和鉛等有色金屬及不銹耐酸鋼管道上。
其最大的優點:是由于法蘭可以自由活動,法蘭穿螺栓時非常方便。
焊環松套鋼制管法蘭適用壓力PN0.6~2.50MPa,其規格范圍為DN10~600mm;壓力PN4.0MPa,規格范圍DN10~300mm,平焊環松套鋼制管法蘭只適用較低壓力,PN0.6~1.6MPa,其規格范圍DN10~600mm。管口翻邊活套法僅適用于PN06MPa及以下。
螺紋法蘭
螺紋法蘭,是用帶螺紋的法蘭與管端螺紋相連接的法蘭,有高壓和低壓兩種。
低壓螺紋法蘭,包括鋼制和鑄鐵制造兩種,這種法蘭,在建國初期,焊接技術很差的情況下、曾被廣泛應用。
隨著工業的發展、低壓螺紋法蘭已被平焊法蘭所代替,除特殊情況外,基本不采用。
高壓螺紋法蘭,被廣泛應用于現代工業管道的連接。密封由管端與透鏡墊圈形成,對螺紋和管端墊圈接觸面的精密度加工要求很高。
這種法蘭的特點是法蘭與管內介質不接觸,安裝也比較方便。適用壓力PN22.0、PN32.0MPa,其規格范圍為DN6~250mm。
法蘭蓋
法蘭蓋是與法蘭配套使用的部件,它和封頭一樣在管端起封閉作用。密封面有光滑式和凸凹式,其規格和適用壓力范圍與配套法蘭一致。
